Da Elektrofahrzeuge (EVs) immer beliebter werden, ist es sowohl für Besitzer von Elektrofahrzeugen als auch für Anbieter von Ladediensten wichtig, die verschiedenen Arten von Ladestationen zu kennen. Ladestationen für Elektrofahrzeuge werden in drei Kategorien eingeteilt, die sich in vielen Punkten unterscheiden. Generell gilt: Je höher die Kategorie, desto mehr Leistung liefert das Ladegerät und desto schneller lädt es.
In diesem ausführlichen Leitfaden untersuchen wir die drei Stufen von EV-Ladegeräten, ihre Eigenschaften und wie Sie die am besten geeignete Ladestation für verschiedene Anforderungen auswählen.
Bevor wir uns mit den Besonderheiten der einzelnen Ladestufen befassen, ist es wichtig, dieSchlüsselfaktorendas unterscheidet sie:
1. Stromtyp: Ladegeräte für Elektrofahrzeuge verwenden entweder Wechselstrom (AC) oder Gleichstrom (DC). AC-Ladegeräte sind in der Regel langsamer, während DC-Ladegeräte schnellere Ladezeiten ermöglichen.
2. Eingangsspannung: Damit ist die zum Betrieb des Ladegeräts erforderliche Spannung gemeint, die je nach Ladezustand und geografischem Standort variiert.
3. Ausgangsleistung: Dieser Wert wird in Kilowatt (kW) gemessen und gibt an, wie viel Leistung das Ladegerät an das Elektrofahrzeug liefern kann. Eine höhere Leistungsabgabe führt zu einem schnelleren Laden.
4. Durchschnittliche Ladezeit: Die durchschnittliche Zeit, die zum vollständigen Aufladen einer EV-Batterie von 0 % benötigt wird. Diese variiert je nach Ladezustand des Ladegeräts, Batteriekapazität des Fahrzeugs und anderen Faktoren wie den integrierten Ladefunktionen des Fahrzeugs.

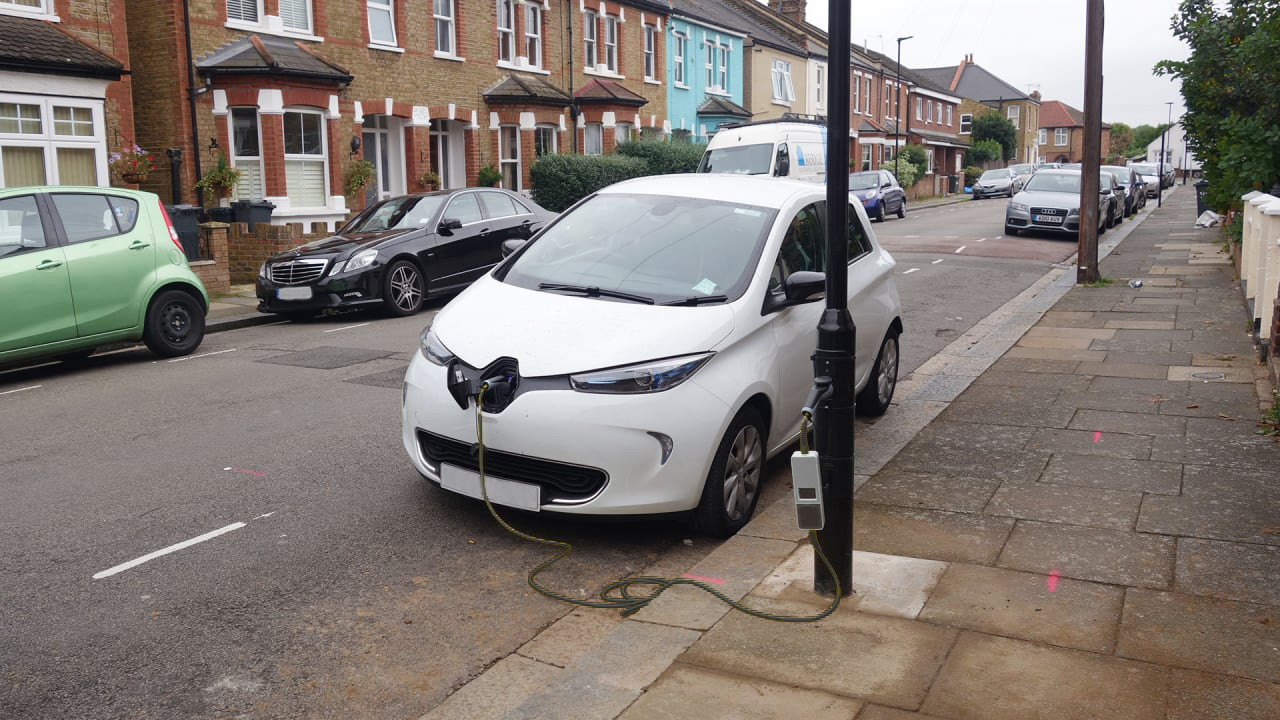

EV-Ladegeräte der Stufe 1: Die Basislösung für zu Hause
Ladegeräte der Stufe 1 sind die einfachste und günstigste Option. Sie werden in Regionen wie Nordamerika an eine Standardsteckdose mit 120 Volt Wechselstrom angeschlossen. Diese Ladegeräte sind in der Regel beim Kauf eines Elektrofahrzeugs enthalten und erfordern keine spezielle Installation. Daher sind sie eine kostengünstige Lösung für Besitzer von Elektrofahrzeugen.
Eigenschaften von Ladegeräten der Stufe 1:
· Stromtyp:Wechselstrom (AC)
· Eingangsspannung: 120 Volt (normale Haushaltssteckdose)
· Ausgangsleistung:1 bis 1,8 kW
· Durchschnittliche Ladezeit:11 bis 20 Stunden für eine vollständige Ladung
Diese Ladegeräte sind zwar praktisch für den Heimgebrauch, aber auch die langsamste Option. Eine vollständige Aufladung kann fast einen ganzen Tag dauern, was für Nutzer, die häufig Auto fahren oder lange Arbeitswege haben, unpraktisch sein kann. Ladegeräte der Stufe 1 reichen jedoch für diejenigen aus, die viel Zeit zum Aufladen haben, beispielsweise über Nacht, oder für diejenigen, die ihr Fahrzeug für kurze tägliche Fahrten nutzen. Die Ladeleistung der Stufe 1 ist vergleichbar mit der eines gewöhnlichen Haushaltsgeräts, beispielsweise eines Sandwichmaker.
Idealer Anwendungsfall:
· Heimgebrauch für Gelegenheitsfahrer:Wenn Sie täglich kurze Strecken fahren und kein Schnellladen benötigen, reicht möglicherweise ein Ladegerät der Stufe 1 aus.
· Kostengünstige Option ohne Installation: Da die meisten Ladegeräte der Stufe 1 mit dem Fahrzeug geliefert werden und direkt an eine Standardsteckdose angeschlossen werden können, sind keine zusätzlichen Installations- oder Elektroarbeiten erforderlich.
Ladestationen für Elektrofahrzeuge der Stufe 2: Die effiziente Wahl für Privathaushalte und Unternehmen
Ladegeräte der Stufe 2 stellen hinsichtlich Ladegeschwindigkeit und Leistungsabgabe eine deutliche Verbesserung dar. Sie arbeiten mit höheren Spannungen als Ladegeräte der Stufe 1, in Nordamerika typischerweise 208/240 Volt und in Europa 230 bis 400 Volt, je nachdem, ob das System einphasig oder dreiphasig ist.
Eigenschaften von Ladegeräten der Stufe 2:
· Stromtyp:Wechselstrom (AC)
· Eingangsspannung: 208/240 Volt (USA) und 230/400 Volt (Europa)
· Ausgangsleistung: 3 bis 19,2 kW (USA) und bis zu 22 kW (Europa)
· Durchschnittliche Ladezeit: 3 bis 8 Stunden für eine vollständige Aufladung

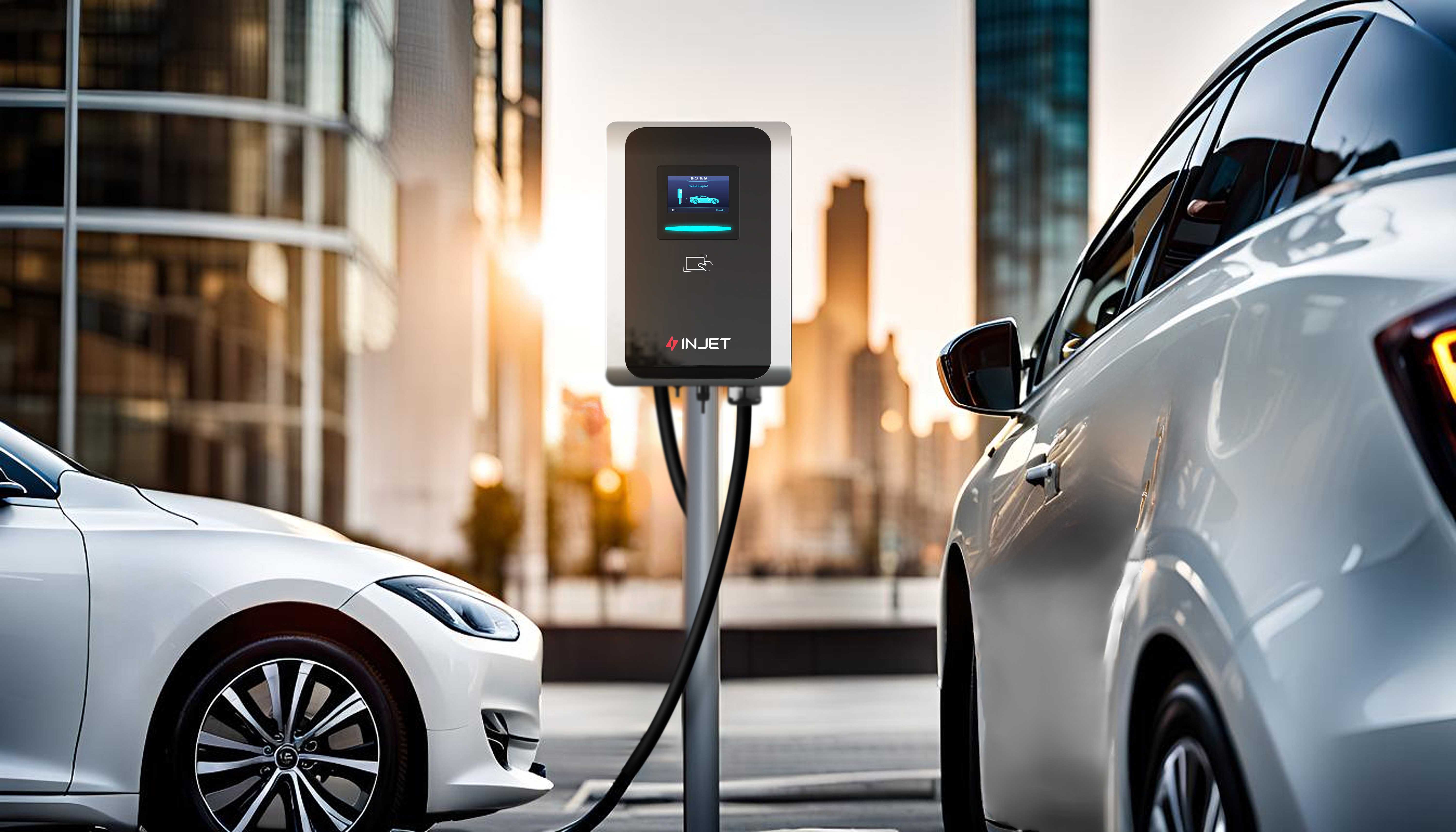

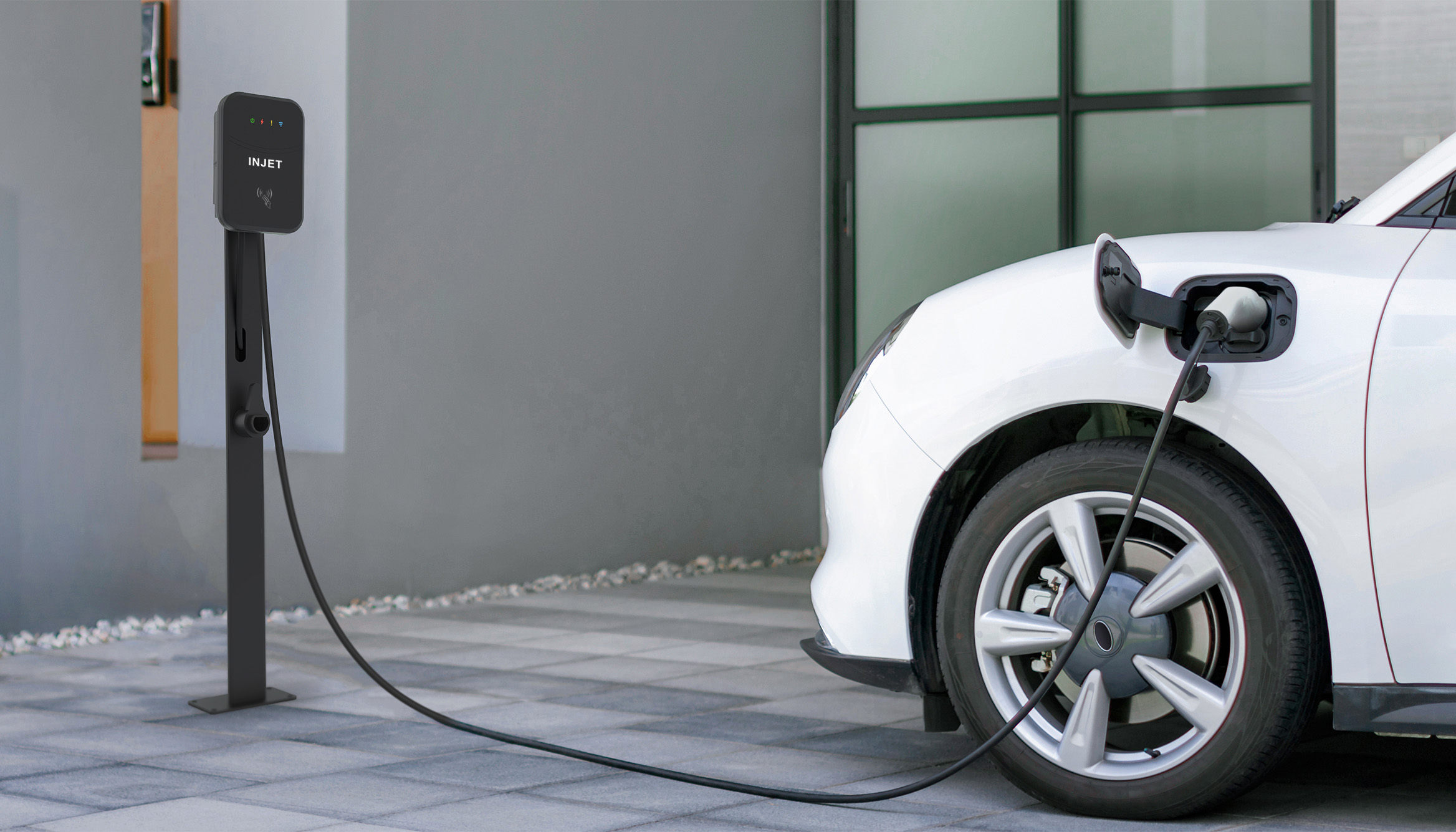

In den USA werden Level-2-Ladegeräte häufig sowohl im privaten als auch im gewerblichen Bereich eingesetzt. Im privaten Bereich arbeiten diese Ladegeräte üblicherweise mit 240 Volt, im gewerblichen Bereich mit 208 Volt. Ein Beispiel für Level-2-Ladegeräte für den privaten Bereich ist dasInjet Blazer Level 2 Heimladegerät, das für schnelles und zuverlässiges Laden zu Hause konzipiert ist. Im gewerblichen Bereich ist dasInjet Vision EV-Ladegerätist eine beliebte Wahl, um in stark frequentierten Bereichen eine schnellere Abwicklung zu ermöglichen.
In Europa arbeiten Ladegeräte der Stufe 2 häufig mit 230 Volt für einphasige Systeme oder 400 Volt für dreiphasige Systeme, was ein noch schnelleres Laden ermöglicht. Diese Ladegeräte können an Masten oder Wänden montiert werden und sind daher flexibel für verschiedene Installationsumgebungen.
Idealer Anwendungsfall:
· Heimgebrauch für Pendler:Wenn Sie Ihr Elektrofahrzeug über Nacht oder in wenigen Stunden aufladen müssen, bieten Ladegeräte der Stufe 2 eine viel schnellere Lösung als Ladegeräte der Stufe 1.
· Gewerbliche Nutzung zum Laden im öffentlichen Raum oder am Arbeitsplatz: Ladegeräte der Stufe 2 eignen sich gut für Orte, an denen Menschen ihre Fahrzeuge mehrere Stunden lang parken, wie etwa Arbeitsplätze, Einkaufszentren und öffentliche Parkplätze.
Zusätzliche Funktionen:
· Universalanschluss: Die meisten Level 2-Ladegeräte in Nordamerika sind mit demSAE J1772-Anschluss, wodurch sie mit einer Vielzahl von Elektrofahrzeugmodellen kompatibel sind. Diese Standardisierung vereinfacht den Prozess sowohl für Besitzer von Elektrofahrzeugen als auch für Unternehmen, die Ladestationen anbieten.
Gleichstrom-Schnellladegeräte (DCFC): Das Nonplusultra in Sachen Geschwindigkeit und Leistung
Gleichstrom-Schnellladegeräte, auch bekannt als DCFC- oder Level-3-Ladegeräte, sind die schnellsten und leistungsstärksten Ladegeräte auf dem Markt. Im Gegensatz zu Ladegeräten der Level 1 und 2, die Wechselstrom verwenden, liefern DCFC-Systeme Gleichstrom (DC) direkt an die Fahrzeugbatterie und umgehen dabei den bordeigenen AC/DC-Wandler. Dies ermöglicht deutlich höhere Leistungsabgaben und deutlich kürzere Ladezeiten.
Eigenschaften von Ladegeräten der Stufe 3:
· Stromtyp:DC (Gleichstrom)
· Eingangsspannung:480-Volt-Wechselstrom-Drehstromkreis (zur Umwandlung in Gleichstrom)
· Ausgangsleistung:50 bis 400 kW
· Durchschnittliche Ladezeit:Aufladen auf 80 % in nur 30 Minuten
Gleichstrom-Schnellladegeräte findet man typischerweise an Autobahnraststätten, Ladestationen für Elektrofahrzeuge und anderen stark frequentierten gewerblichen Standorten, an denen eine schnelle Ladezeit unerlässlich ist.Die Injet Ampax Level 3 Schnellladestationist ein hervorragendes Beispiel für ein Hochleistungsladegerät, das 60 kW bis 240 kW (aufrüstbar auf 320 kW) liefert und es Fahrern ermöglicht, schnell aufzuladen und ihre Fahrt fortzusetzen.
Idealer Anwendungsfall:
· Autobahnraststätten und Gewerbegebiete:Ladegeräte der Stufe 3 sind ideal für Orte, an denen Fahrer schnell aufladen müssen, beispielsweise entlang von Autobahnen oder in stark frequentierten Einkaufszentren.
· Flottenbetrieb: Unternehmen mit Elektrofahrzeugflotten profitieren von DCFCs, da sie Ausfallzeiten minimieren und die Fahrzeuge auf der Straße halten können.
Wartungshinweise:
Obwohl DC-Schnellladegeräte unglaublich leistungsstark sind, kann ihre Wartung komplexer sein als die von Ladegeräten der Stufen 1 und 2. Herkömmliche Wartungsverfahren für DCFCs können zwischen 2 und 10 Tagen dauern, was für Unternehmen eine Herausforderung darstellen kann. Lösungen wie dieInjet Ampax, ausgestattet mit fortschrittlichen Leistungsreglern, sind für schnelle und effiziente Reparaturen konzipiert, wobei die meisten Probleme in weniger als 8 Stunden gelöst werden. (Um mehr zu erfahren →)
Auswahl der richtigen Ladestation für Elektrofahrzeuge
Ladelösungen für zu Hause: Level 1 und Level 2
Für das Laden zu Hause bieten Ladegeräte der Stufe 2 für die meisten Nutzer das beste Preis-Leistungs-Verhältnis. Diese Ladegeräte liefern genügend Strom, um ein Elektrofahrzeug über Nacht vollständig aufzuladen. Das ist ideal für Fahrer, die ihr Fahrzeug täglich nutzen. Für diejenigen, die nur gelegentlich laden müssen oder weniger Kilometer fahren, reicht möglicherweise ein Ladegerät der Stufe 1 aus.
Kommerzielle Ladelösungen: Level 2 und Level 3
Unternehmen, die Ladedienste für Elektrofahrzeuge anbieten, sollten eine Kombination aus Ladegeräten der Stufe 2 und 3 in Betracht ziehen. Ladegeräte der Stufe 2 eignen sich hervorragend für Orte, an denen Fahrzeuge längere Zeit geparkt werden, wie z. B. Einkaufszentren, Hotels und Arbeitsplätze. In stark frequentierten Bereichen oder auf Autobahnraststätten bieten Ladegeräte der Stufe 3 die von Kunden erwartete Schnellladefunktion, sodass sie schnell wieder auf die Straße kommen können.
